Modification de la monture Skyguider pro

La monture d'origine.

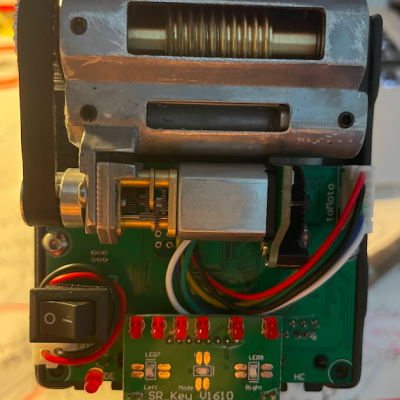

L'intérieur d'origine de la monture Ioptron Skyguider pro. Notamment, la carte électronique avec le moteur en ascension droite (Alpha) et l'entrainement par poulie et courroie crantée type MXL au pas de 2,03mm. La vis sans fin en laiton porte sur une roue dentée en aluminium de 144 dents. Le tout est règlé par pression ressort pour éviter le backlash.

Electronique et mécanique d'origine.

Le matériel qui sera installé.

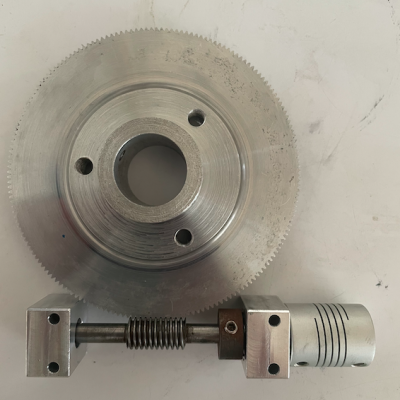

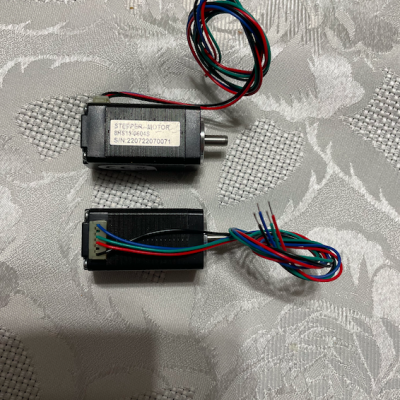

On voit ici la roue dentée et la vis sans fin qui vont servir à motoriser la déclinaison (Delta). Il s'agit de pièces que je possède déjà. Elles proviennent de la société Arcane. Les moteurs pas à pas de chez Stepperonline, norme Nema 8. Ampérage max : 0,67A, 200 pas/tour, couple max : 4N/cm. Le couple est un peu juste mais à cette dimension, c'est le maximum que l'on trouve à ces prix. L'équilibrage sera à faire avec minutie. La pièce en aluminium sera ajustée pour le montage de la roue dentée.

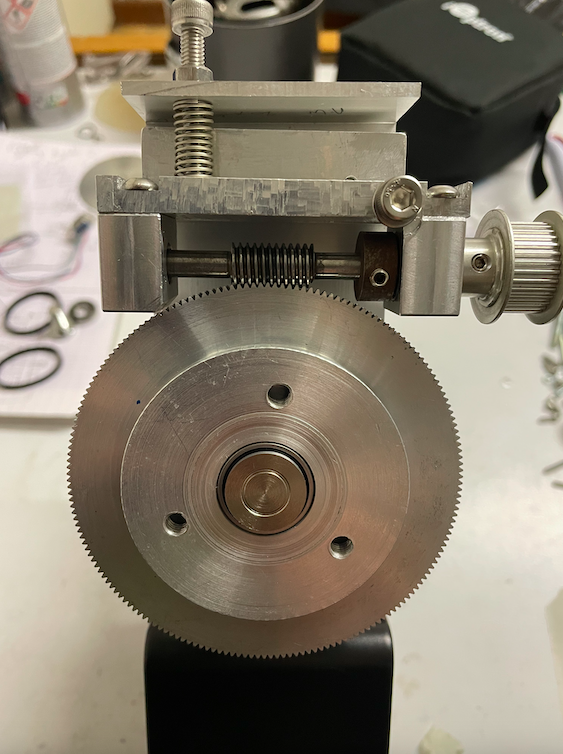

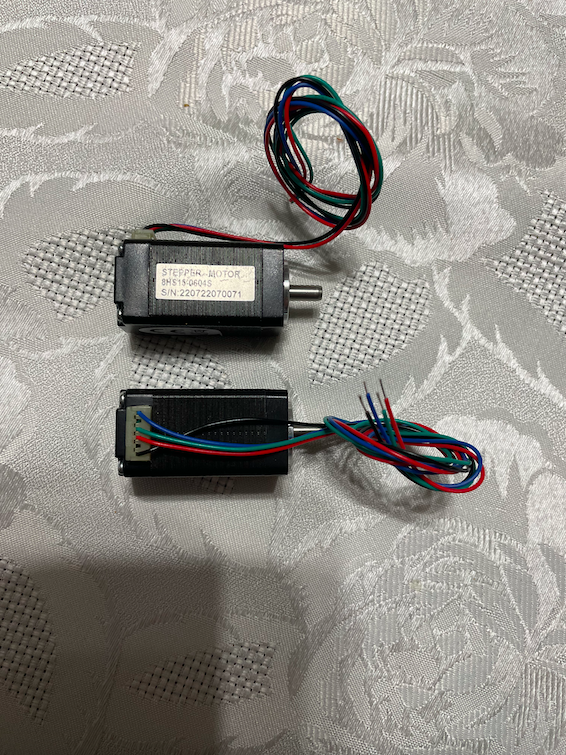

La roue dentée en delta et les futures moteurs pas à pas Nema 8.

Le démontage de l'origine et le remontage des moteurs pas à pas Nema 8

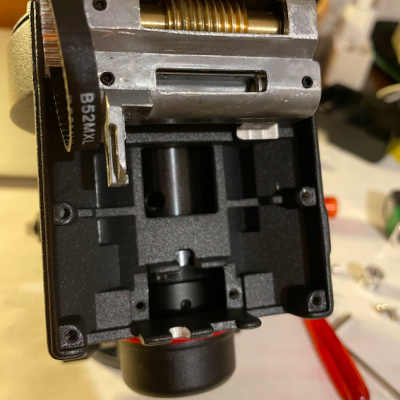

L'électronique, la batterie et le motoréducteur d'origine sont retirés. Une pièce en aluminium est fabriquée pour supporter le moteur pas à pas Nema 8. Une pièce en aluminium permettra de fixer le connecteur SubD9 car il y a trop peu de place. Une petite modif au dremel est nécessaire pour laisser passer la courroie. Des vis de M2 et M3 sont nécessaires. Le manque de place complique l'assemblage mais on est sur une monture de voyage donc à vocation légère !

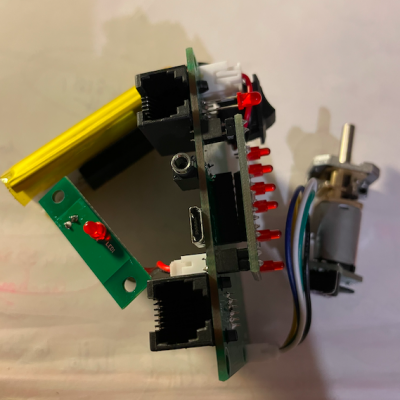

Electronique d'origine et monture vidée

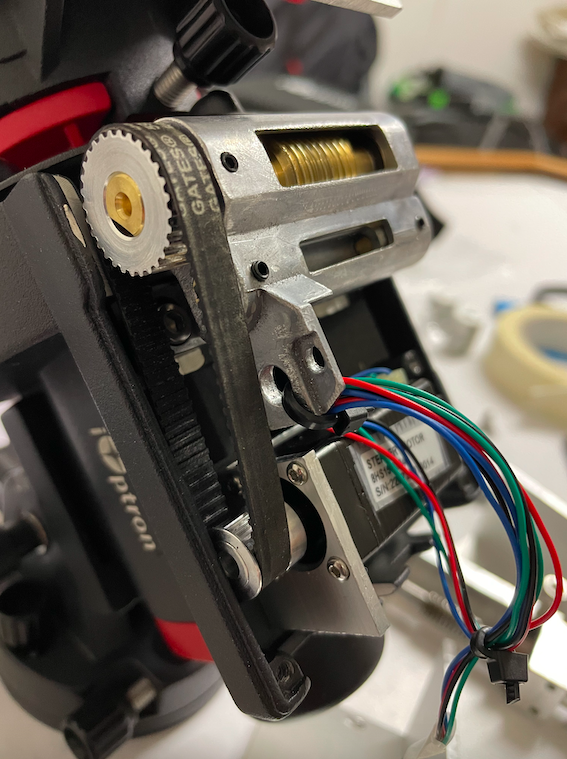

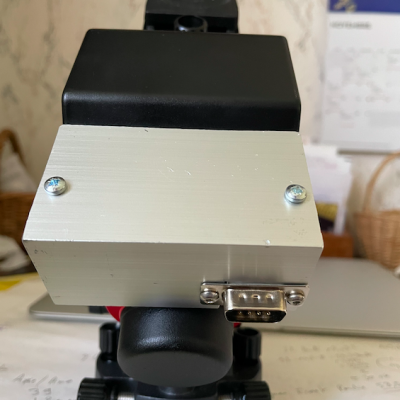

Le remontage en ascension droite du moteur et capot/connecteur.

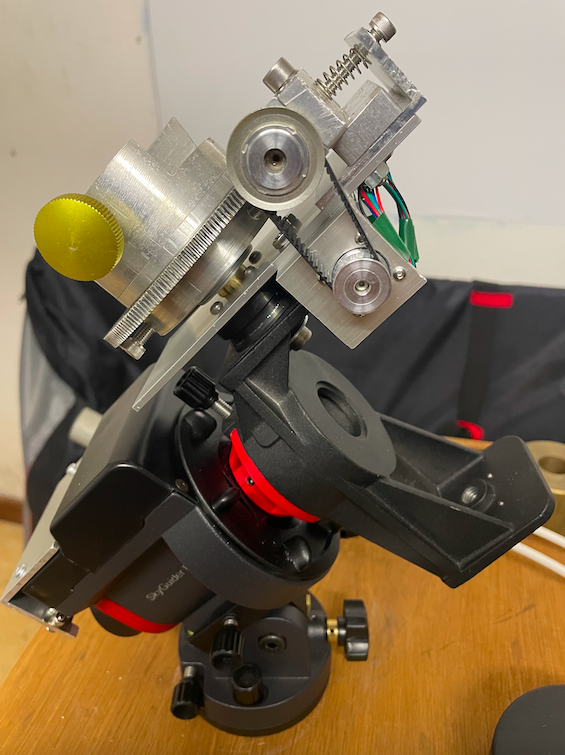

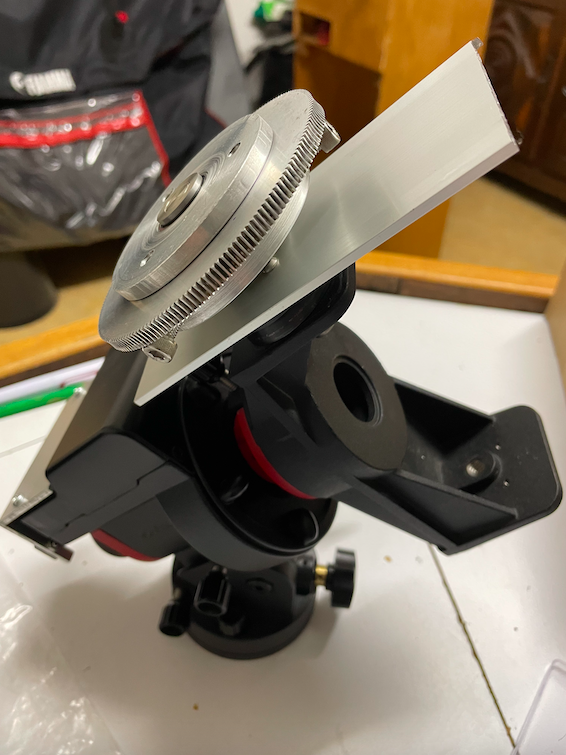

Pré-montage en déclinaison

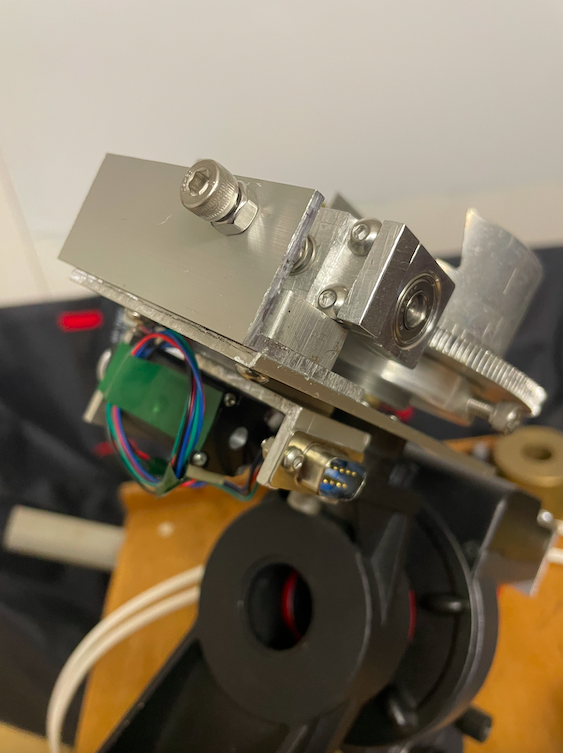

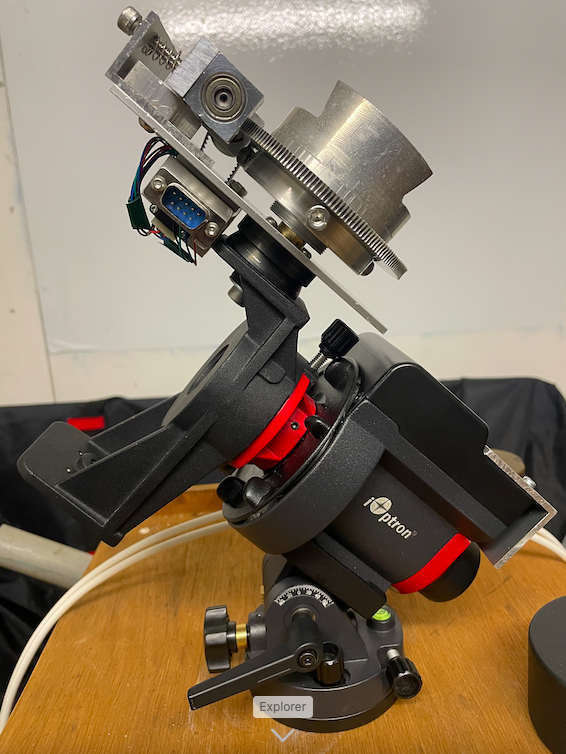

Montage du moteur de déclinaison et de la queue d'aronde

Les réglages en Delta et la connectique

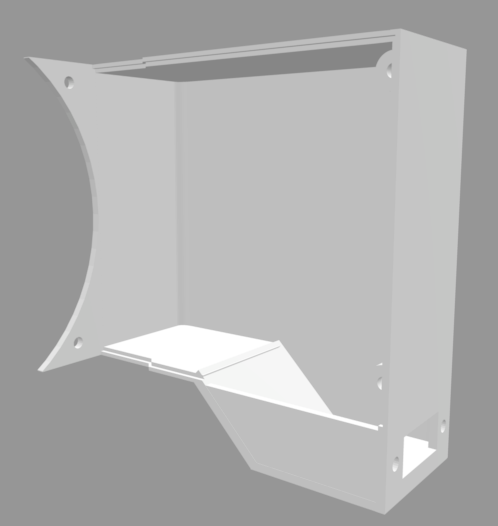

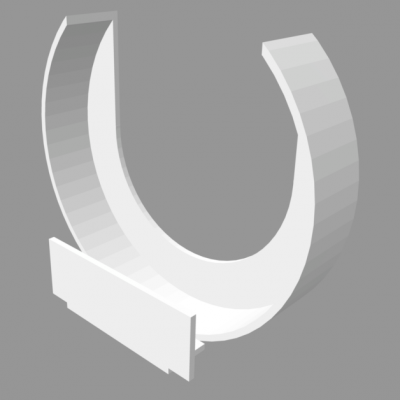

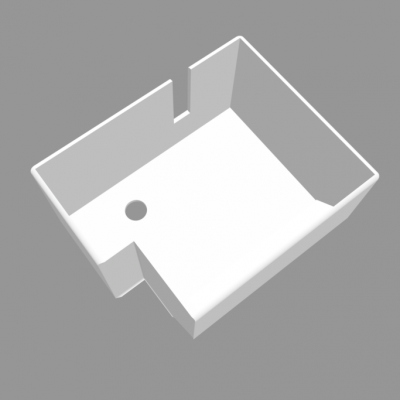

Modèles 3D pour les capots moteurs

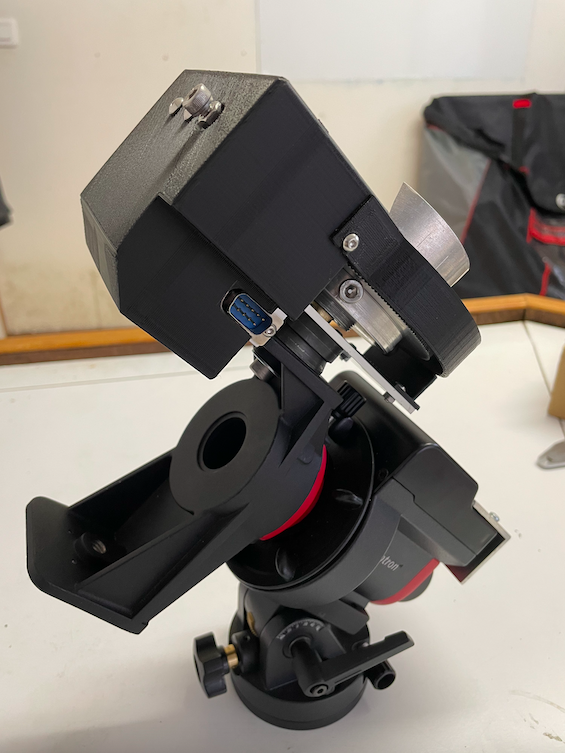

Les capots sont montés

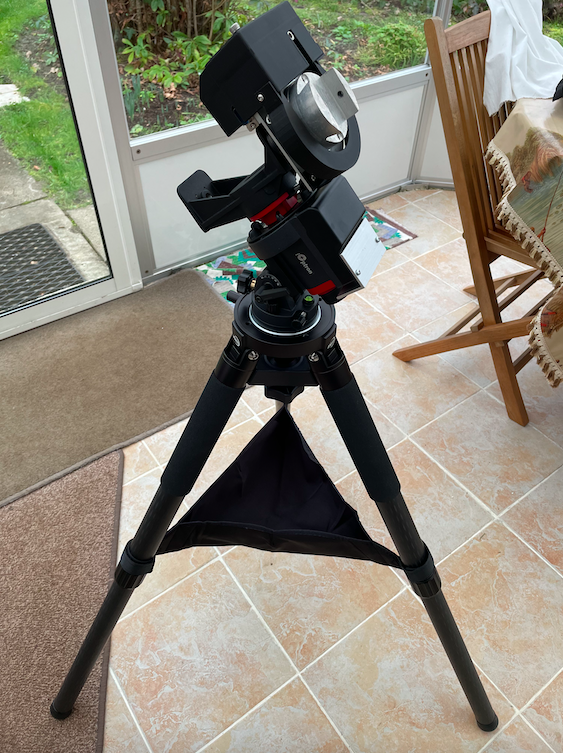

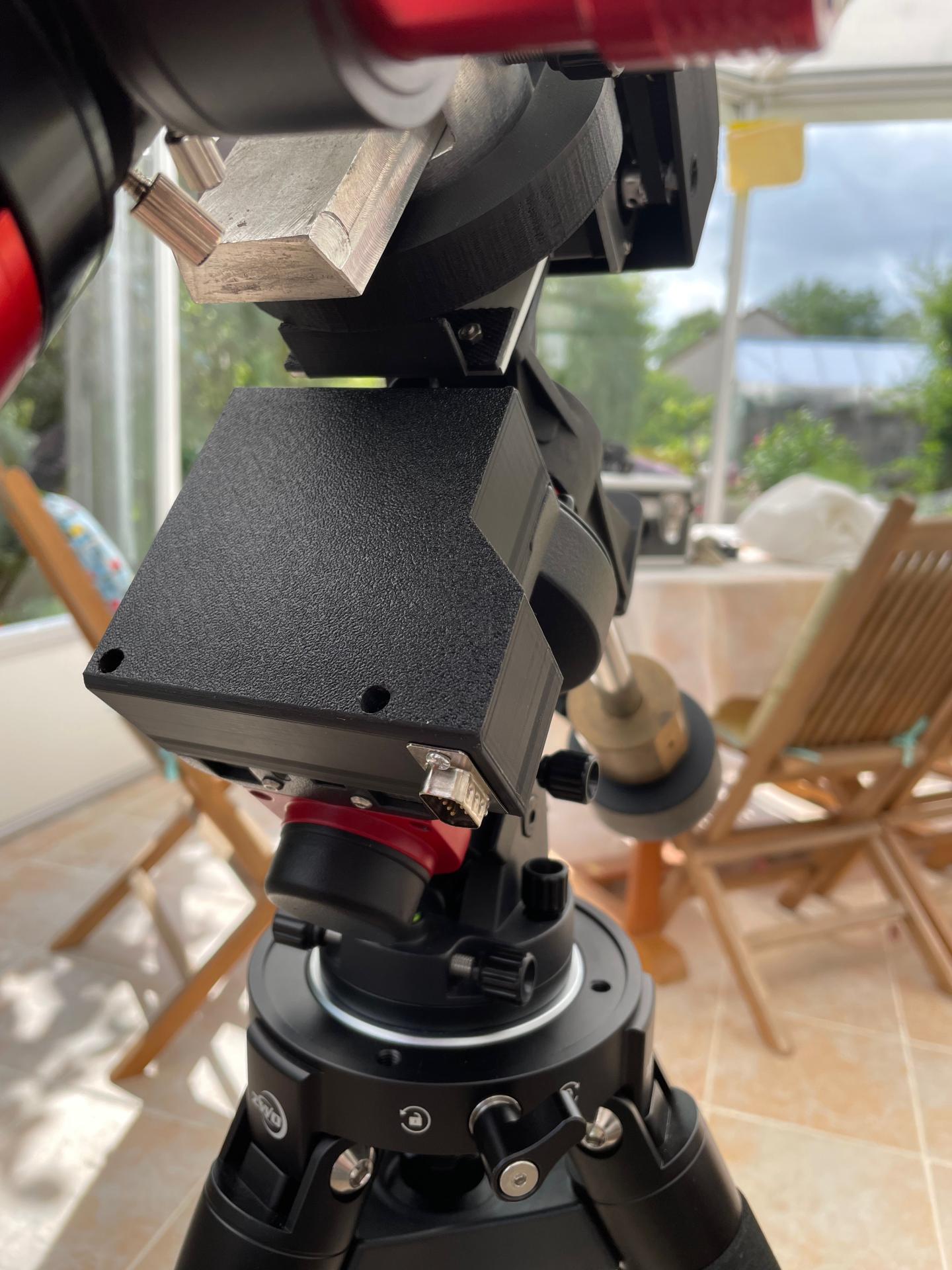

La monture assemblée

Première mise en marche avec Teenastro

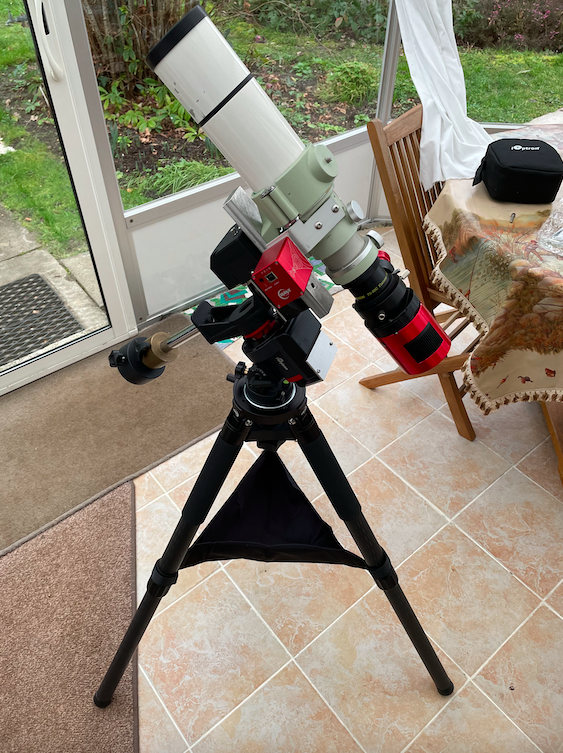

La monture est assemblée sur un trepied ZWO. Les moteurs sont branchés sur un Teenastro. Ce système de pointage goto permet de motoriser toutes les montures. Il s'agit d'un système en auto-fabrication en suivant des tutos. Aucune connaissance en électronique n'est requise. Ce système très performant est idéal pour cette petite monture modifiée. Voilà la première utilisation sur le ciel, tous les paramètres Teenastro sont configurés, l'ASIAir est connecté. Le pointage est parfait, le suivi semble prometteur. Seul petit souci, le couple moteur est vraiment juste et l'équilibrage doit être effectué avec une grande précision sinon les pas sautent. Des moteurs en Nema 11 auraient permis de gagner un peu de couple mais la philosophie de la monture doit être le transport léger. On s'en accomodera. A suivre les tests en imagerie.

L'ensemble avec le kit goto Teenastro

Dernières modifications...

Après quelques essais, la monture fonctionne bien en mode suivi et autoguidage. Mais le pointage est laborieux. Le manque de couple est très marqué et les pas sautent. Une nouvelle modification est nécessaire. Les moteurs de dimension supérieure chez Stepper Online, les Nema 11, référence : 11HS20-0674S sont placés et un nouveau capot est modélisé en 3D. Cette fois, ça fonctionne pleinement. Le pointage peut-être réalisé à plusieurs centaine de fois la vitesse sidérale avec du couple.

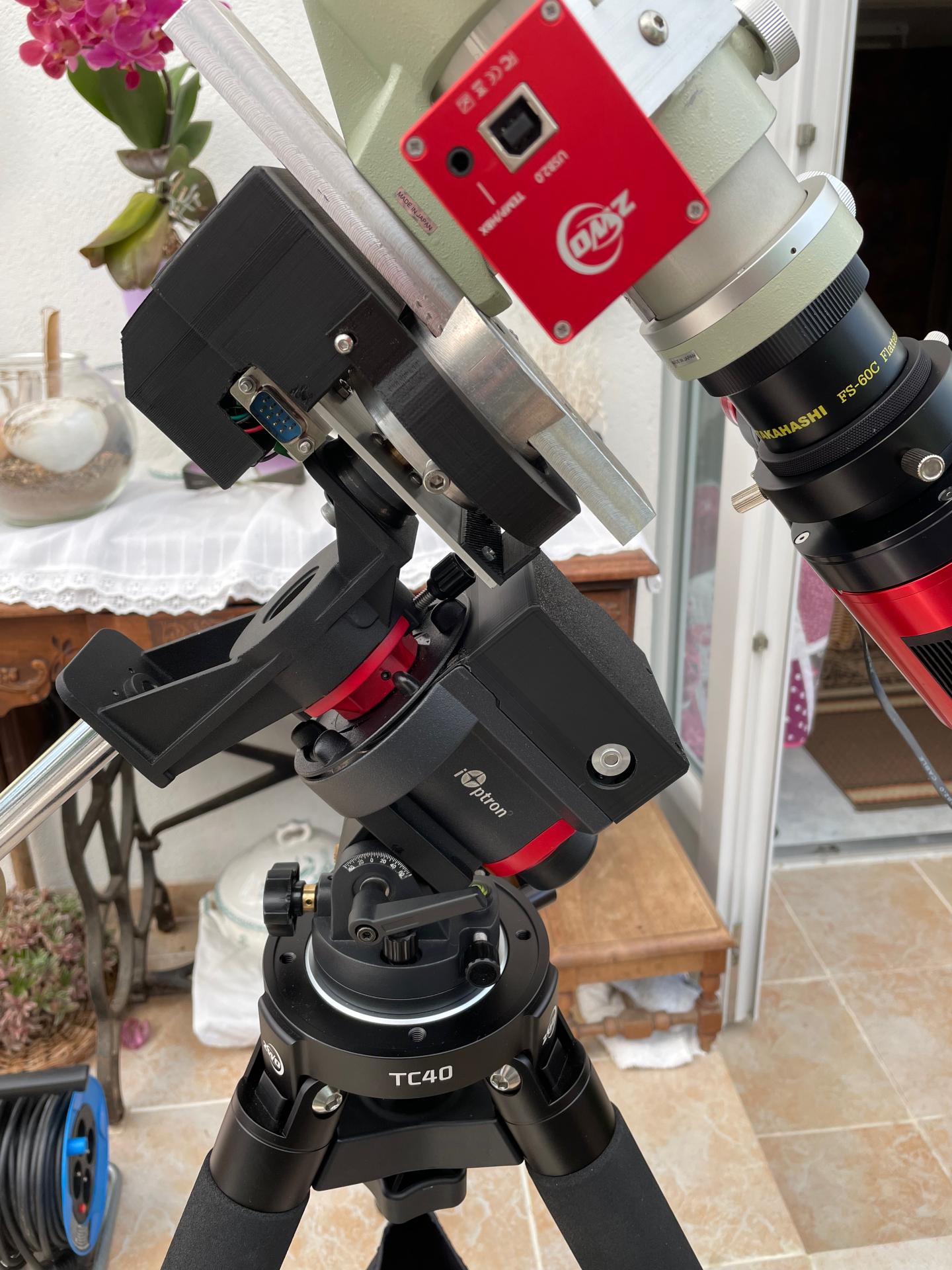

L'ensemble avec le kit goto Teenastro

Des questions ?

Cette modification de la petite monture Ioptron Starguider permet d'obtenir pour très peu de poids supplémentaire, une monture de voyage avec motorisation goto sur les 2 axes et la possibilité de faire de l'imagerie et de l'autoguidage à moindre coût.

Je peux vous fournir les fichiers stl des capots modélisés. Quelques petites modifications seront à faire mais le gros du travail est fait.

Si vous avez des questions, n'hésitez pas à me contacter par mail.
